Tout savoir sur la pompe de relevage

Une pompe de relevage (également appelée pompe de refoulement ou station de relevage) est un équipement conçu pour évacuer des eaux chargées ou usées lorsque leur écoulement gravitaire n'est pas possible. Elle permet de collecter et transporter les eaux usagées d'un point bas vers un point plus élevé, généralement vers le réseau d'évacuation principal (tout-à-l'égout ou fosse septique) pour que les fluides plus ou moins chargés reçoivent un traitement adapté à leur nature.

Le fonctionnement d’une pompe de relevage

Composée d’un réservoir couplé à une pompe, la pompe de relevage va aspirer l’eau afin de la conduire dans le tuyau de refoulement, lui-même relié au point d’assainissement.
Son fonctionnement est aussi simple qu’efficace : les eaux sont d'abord collectées dans le réservoir (ou dans une cuve pour la station de relevage), où un système de détection (flotteur, pressostat, capteur électronique ou membrane) surveille le niveau d'eau dans le réservoir. Lorsque l'eau atteint un niveau prédéfini, le pompage se déclenche automatiquement : le moteur actionne une turbine qui aspire l'eau et la refoule vers le réseau d'évacuation. Une fois le réservoir vidé jusqu'au niveau minimum, la pompe s'arrête, et ce, sans aucune manœuvre de votre part. Grâce à cette manœuvre, les eaux utilisées sont ainsi correctement évacuées vers le réseau d’assainissement.
Vous l’aurez compris, une pompe de relevage fonctionne à l’électricité et suppose une prise électrique adaptée pour être installée.

La pompe de relevage : dans quels cas ?

Ce dispositif est nécessaire dans différentes situations. Le cas de figure le plus courant est le terrain en pente. En effet, lorsque le réseau d’eau domestique se trouve à un niveau inférieur de la bouche d’évacuation, ce type de parcelle ne permet pas l’évacuation gravitationnelle des eaux utilisées.
L’autre cas de figure qui peut se présenter est l’aménagement d’un souplex ou d’une buanderie dans une cave ou un sous-sol. De par leur configuration, les évacuations d’eau qui s’y trouvent sont généralement en contrebas du système d’assainissement et nécessitent alors une pompe de relevage afin de pouvoir être évacuées correctement vers le réseau d’assainissement.

Il existe plusieurs modèles de pompes de relevage et il est important de sélectionner son appareil en fonction de vos besoins et de la nature des eaux à traiter. Tour d’horizon sur les différents modèles de pompe de relevage disponibles en fonction des cas de figure.

La pompe de relevage pour eaux claires

Également appelée pompe à roue monocanale ou pompe simple, cette pompe sert à évacuer des eaux peu chargées en particules, telles que l’eau de pluie, l’eau d’un bassin, ou celle d’une piscine. Elle n’est pas adaptée à l’évacuation des eaux domestiques.
En revanche, elle peut être utile dans le cas où vous souhaiteriez utiliser l’eau de pluie pour les usages domestiques permis (alimentation d’un lave-linge ou d’un système d’arrosage de jardin, de nettoyage de votre voiture par exemple).

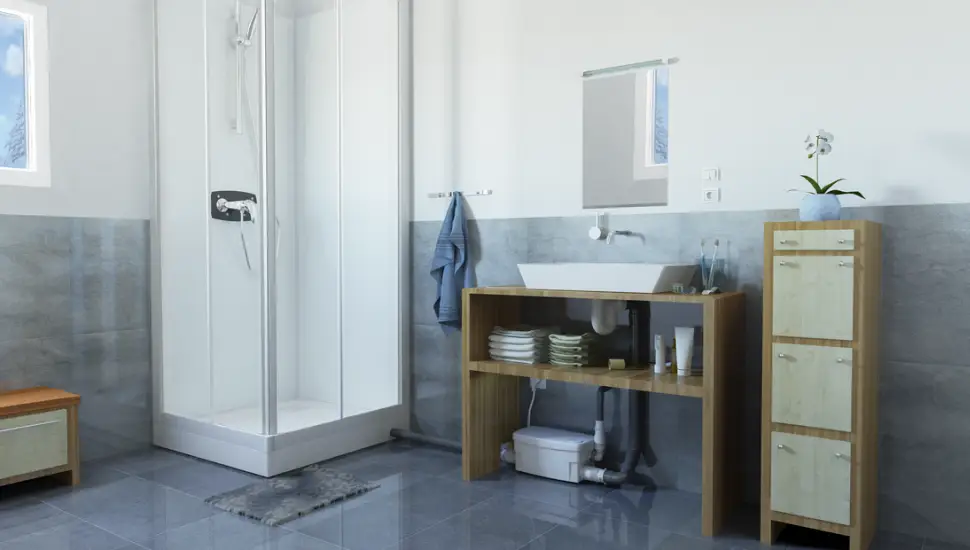

La pompe de relevage pour eaux chargées

Ce système est adapté à l’évacuation des eaux légèrement chargées en particules, telles que les eaux des douche, bain, évier et des lave-linge et lave-vaisselle. Basée sur le principe du vortex, la pompe de relevage intègre une roue qui va désagréger les particules afin d’en faciliter l’évacuation. Pour fonctionner, elle requiert une puissance électrique moyenne (entre 400 et 800 w).
Cette pompe de relevage permet à quiconque d’installer une salle de bains ou une cuisine sans devoir effectuer de gros travaux de plomberie. Elle existe en diverses déclinaisons, de la pompe simple à la pompe extra compacte pour une installation discrète, en passant par les systèmes étudiés pour les receveurs de douche, bien utiles lorsque l’on souhaite installer une douche à l’italienne.

La pompe broyeur (appelée également pompe à délicération) permet comme son nom l’indique de broyer les particules de gros calibres contenues dans les eaux usées (vous entendrez aussi parler d’eaux vannes ou d’eaux noires) - d’un WC avant de les évacuer. Elle est plus gourmande en électricité (puissance entre 800 à 1500 W requise).
Cet équipement se décline en différents modèles, du système classique qui se pose derrière la carène des toilettes au système étudié pour s’intégrer en toute discrétion derrière la cloison d’un WC suspendu.
En fonction de la puissance de l’appareil, il peut également assurer l’évacuation des eaux usées d’un lave main ou de tous les équipements de la salle de bain.

La station de relevage

La station de relevage est un dispositif au sein duquel une ou plusieurs pompes sont intégrées dans une cuve de stockage équipée d’un système de raccordement et de dispositifs de contrôle plus ou moins complexes. Elle est utile dans le cas d’installations sanitaires complètes (maisons situées totalement en contrebas du réseau d’assainissement).

La pompe de relevage « vide-cave »

Une pompe vide cave est une pompe destinée à évacuer rapidement et efficacement l’eau d’un local inondé. Pour fonctionner correctement, elle doit être directement en contact avec l’eau. En fonction de la nature des eaux à évacuer (plus ou moins chargées), plusieurs types de pompe vide-cave existent.

La pompe de relevage anti-inondation

Appelée également pompe serpillère, la pompe de relevage anti-inondation est un système utilisé pour détecter et évacuer rapidement et efficacement l’eau présente dans une cave ou un garage exposé à des risques d’inondation, et ce à partir d’un très faible niveau (à partir d’1 millimètre pour certains modèles).

La pompe de relevage eau potable

La pompe de relevage d'eau potable autrement appelée surpresseur, ne sert pas à évacuer les eaux chargées ou usées mais à acheminer l’eau potable depuis l’arrivée générale vers les étages supérieurs d’une maison lorsque l’emplacement de la parcelle par rapport à un château d’eau ne le permet pas.

Eaux claires, eau grises, eaux noires : on l’a vu plus haut, à chaque nature des eaux à traiter son type de pompe et c’est un critère auquel ne pas déroger sous peine de voir votre pompe bouchée, avec le dégât des eaux qui va avec !

La pompe de relevage abrite un moteur qui va aspirer les liquides et les projeter vers le conduit d’évacuation des eaux usées. Plus celui-ci sera puissant, plus l’évacuation des fluides va se faire rapidement. La puissance doit être choisie au regard de la quantité et de la nature des eaux à pomper ainsi que du degré de la pente et de sa hauteur.

Pour faire votre choix, vous pouvez vous baser sur deux critères : le volume à évacuer et la hauteur de refoulement (ou HMT pour Hauteur Manométrique Totale)

• Concernant le volume à évacuer, il s’agit de calculer le débit à prévoir en fonction du nombre d’appareils qui vont être raccordés à la pompe. On estime généralement que pour une salle de bain complète, il faut prévoir un débit d’environ 40 à 50 Litres par minute, là où 30 litres par minute suffiront pour l’évacuation de l’eau de toilettes seules. Pour une maison entière, il faudra partir sur un débit d’au moins 80 litres par minute.
• La Hauteur Manométrique Totale correspond quant à elle à la distance verticale entre la pompe et le point ou les eaux vont être rejetées, à laquelle on ajoutera 0.5 mètre par coudes dans les canalisations, pour compenser les pertes de charge occasionnées par ceux-ci. La pompe choisie devra avoir une HMT supérieure à celle que vous ou votre professionnel avez calculée.

Choisir une pompe en fonction de son niveau sonore

Lorsque vous choisissez votre pompe de relevage, il est également important de prêter attention au niveau sonore de l’appareil. En effet, certains appareils sont plus silencieux que d’autres et, en fonction du lieu de l’installation du dispositif, le bruit émit peut nuire à votre confort. Aujourd’hui, les constructeurs veillent toutefois à créer des équipements de plus en plus silencieux.

Choisir une pompe en fonction de son encombrement

Selon les cas, la pompe de relevage peut être placée sous l’évier, dans la buanderie ou bien encore à côté de la douche. Aussi, il est primordial de prendre en compte l’encombrement du système afin qu’il puisse être installé facilement à la place que vous lui réservez dans votre maison et se faire le cas échéant le plus discret possible. Les modèles compacts se déclencheront plus souvent, leur réservoir étant plus petit.

Choisir un type de pompe en fonction de ses options

Certaines pompes de relevage intègrent des options judicieuses pour le confort au quotidien, tels que les filtres à charbon ou autres systèmes de neutralisation des mauvaises odeurs.

L'installation d'une pompe de relevage est une opération de plomberie qui n’est pas anodine et qui suppose certaines précautions pour un fonctionnement efficace et une maintenance facilitée.

1. L’emplacement de la pompe : on privilégiera un emplacement bien ventilé et facilement accessible (pour faciliter la maintenance), stratégiquement positionné par rapport aux équipements à relier et au circuit d’évacuation à rejoindre (pour limiter les longueurs de tuyauteries et les coudes) et une surface bien stable.
2. La qualité des raccordements hydrauliques : on choisira une tuyauterie adaptée et de bonne qualité, correspondant aux spécificités techniques (diamètre, matériau) du fabricant, la tuyauterie de refoulement sera équipée d’un clapet anti-retour, et un système de bypass sera prévu pour faciliter la maintenance de l’installation.
3. Le raccordement électrique : à proximité de la pompe, muni d’un disjoncteur différentiel dédié et aux normes de puissance et d’étanchéité, sécurité oblige !
4. La mise en service : on testera le système avec de l’eau claire pour vérifier son fonctionnement et son étanchéité avant de passer aux eaux du petit quotidien.

Si vous n’êtes pas un bricoleur dans l’âme, on ne saurait trop vous recommander de passer par un plombier qualifié, d’autant plus si votre pompe de relevage est destinée à évacuer vos eaux vannes : vous n’avez pas envie de vous battre avec un dégât des eaux d’une telle nature...

Le prix d’une pompe de relevage dépend de nombreux critères puisqu’il faut prendre en compte le choix du système, la puissance du moteur, la gamme du modèle ou encore le budget lié à la main d’œuvre pour son installation. Voici quelques indications de coûts à connaître.

Pour s’équiper d’une pompe de relevage chez soi, il faut compter en moyenne entre 150 et 1500 euros. Toutefois, sachez que le milieu de gamme oscille le plus souvent entre 400 et 500 euros. A cela, il faut ajouter environ 500 euros de main d’œuvre pour une journée de travail, l'installation pouvant prendre plus ou moins de temps en fonction des travaux annexes à prévoir.

Ces prix peuvent évoluer en fonction de la complexité des travaux (accessibilité du chantier, complexité des raccordements hydrauliques et électriques, éventuels travaux préparatoires), des tarifs pratiqués par les professionnels de votre région, et des éventuelles options de votre pompe.

Le plus sûr pour ne pas vous tromper dans le choix de l’équipement est de faire appel à plusieurs plombiers professionnels, qui sauront vous conseiller le modèle adapté à vos besoins. Vous pourrez comparer les devis et réaliser votre installation de pompe de relevage au meilleur prix.

Si vous souhaitez installer une pompe de relevage dans une optique d’évacuation des eaux usées en assainissement non collectif (vers une fosse toutes eau, une micro station d'épuration ou un système de phytoépuration), sachez que vous devez avant tout faire une demande d’autorisation auprès du SPANC (Service Public d’Assainissement Non Collectif). Pour cela, vous devez constituer un dossier présentant les détails de l’installation ainsi que la nature de l’équipement. Dans cette démarche, vous pouvez d’ailleurs vous faire aider d’un spécialiste afin d’avoir la garantie de choisir le bon appareil au regard de vos contraintes, de vos besoins mais aussi pour réduire le coût des travaux et réaliser des économies d’énergie. Le SPANC contrôlera la bonne conformité de l’installation une fois celle-ci effectuée.

Pour l’installation d’une pompe de relevage ou d’un sanibroyeur en copropriété, une autorisation du syndic est nécessaire, le système se branchant sur les évacuations des eaux usées de l’immeuble qui sont des parties communes.
